Projet DESSINE 01 2018

Vidéo essai 1

Video Essai 2

Nomenclature

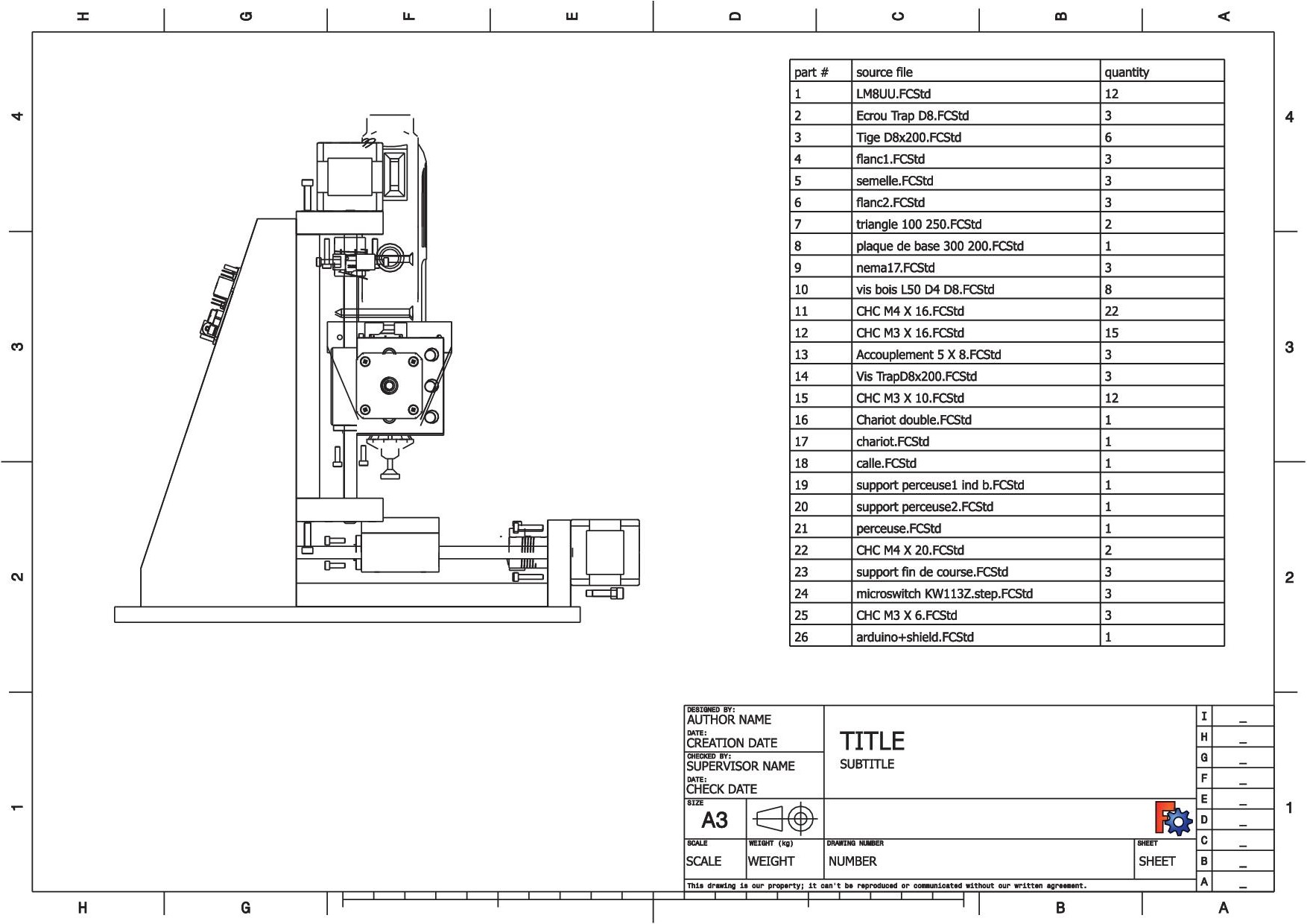

Partie mécanique réalisée sous Freecad

Liste des fichiers Freecad

Liste des fichiers STL pour impression 3D

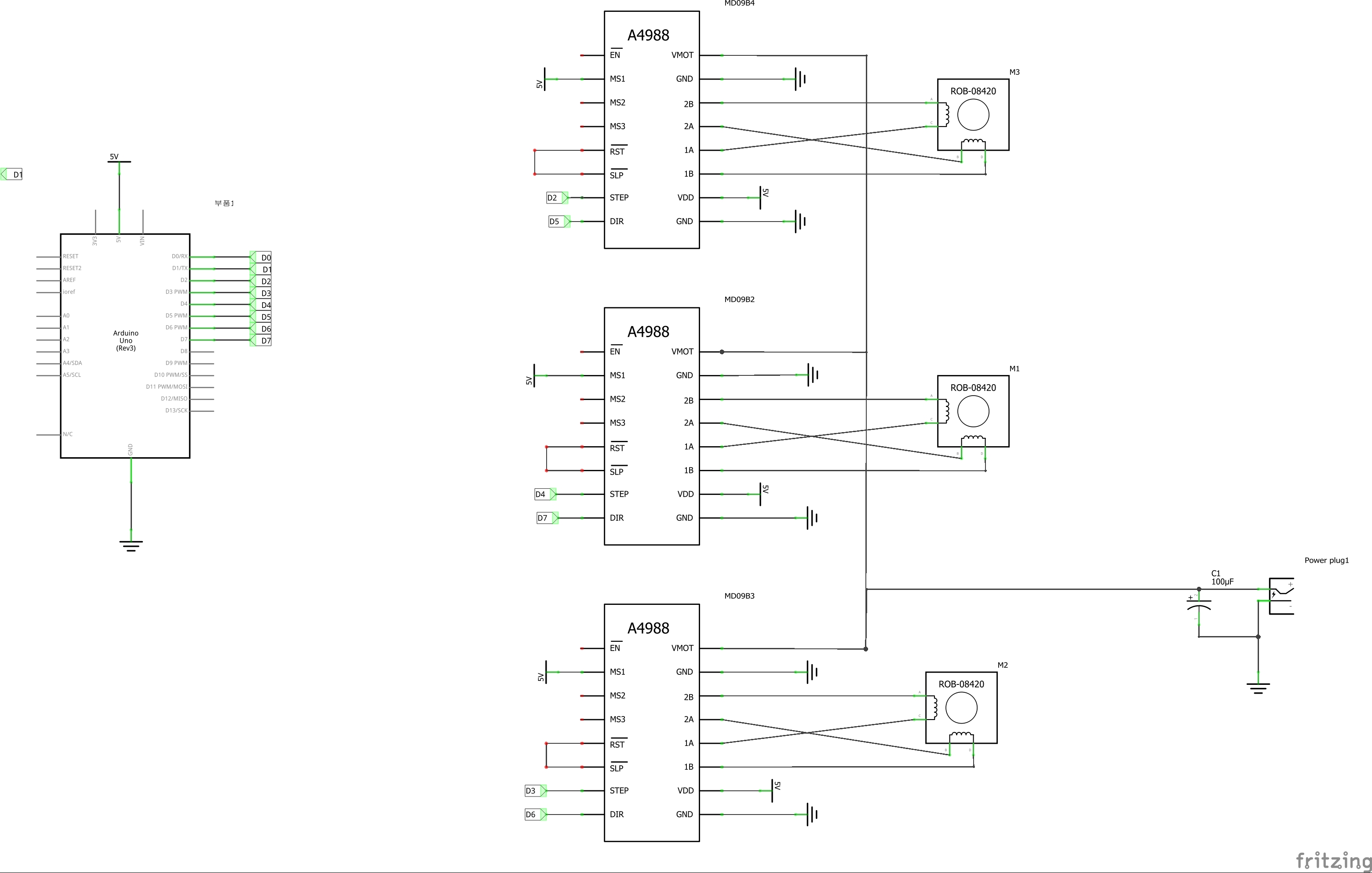

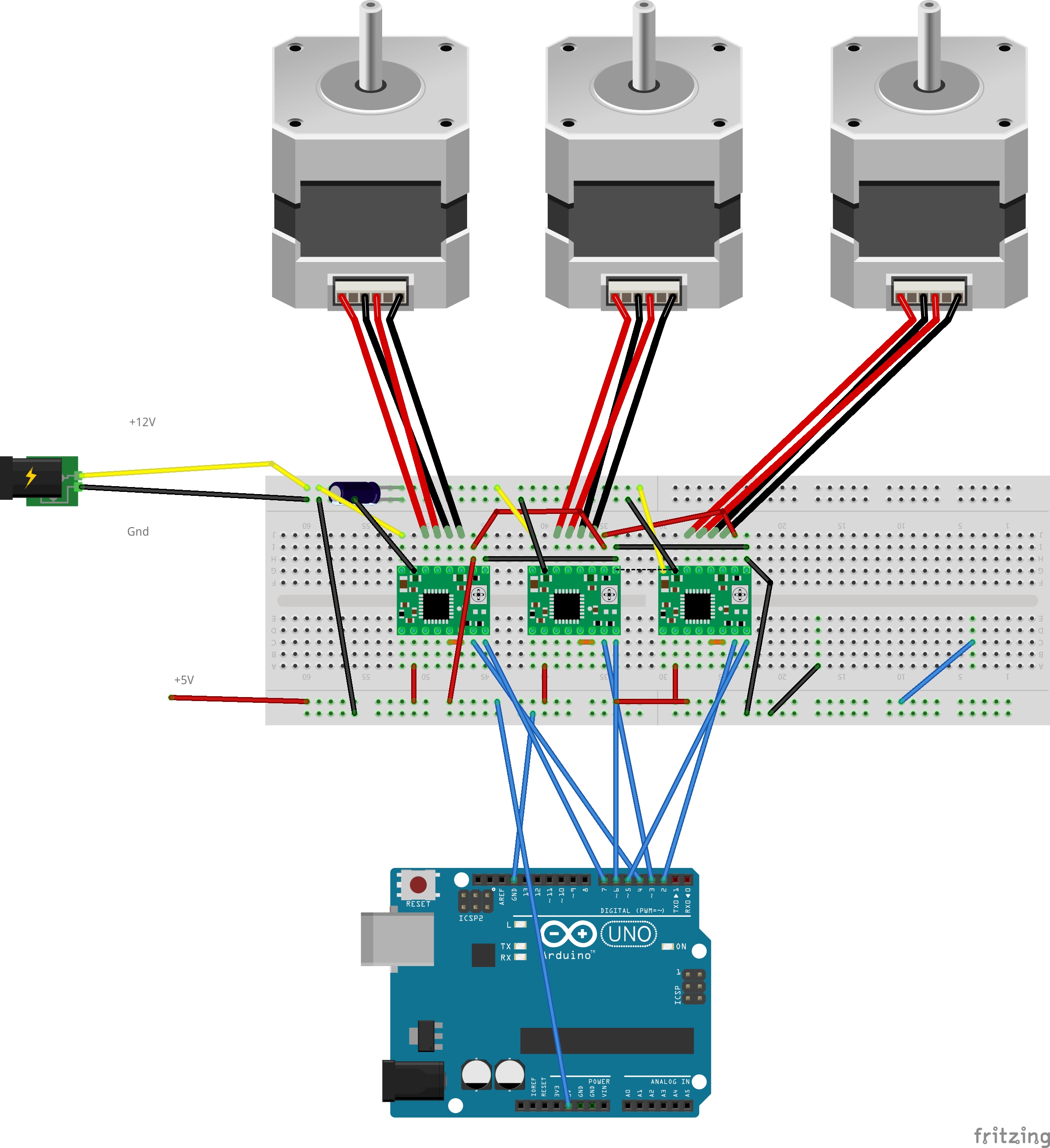

PARTIE ÉLECTRONIQUE RÉALISÉE SOUS FRITZING

Logiciel de commande Arduino : GRBL
Logiciel Pilotage PC : Universal GCode Sender

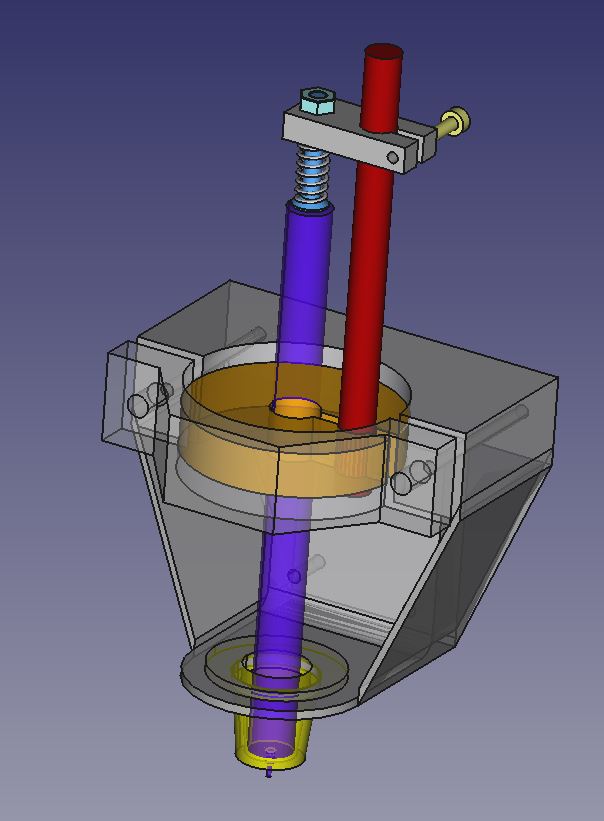

OPTION PORTE STYLO

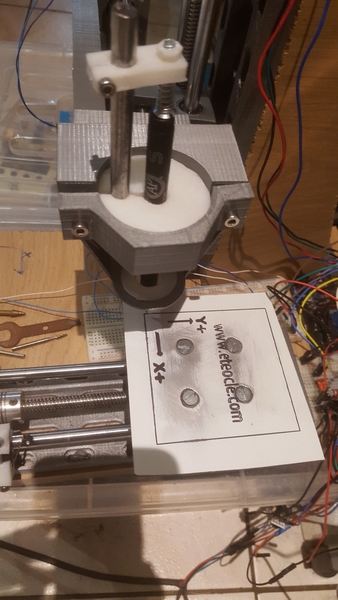

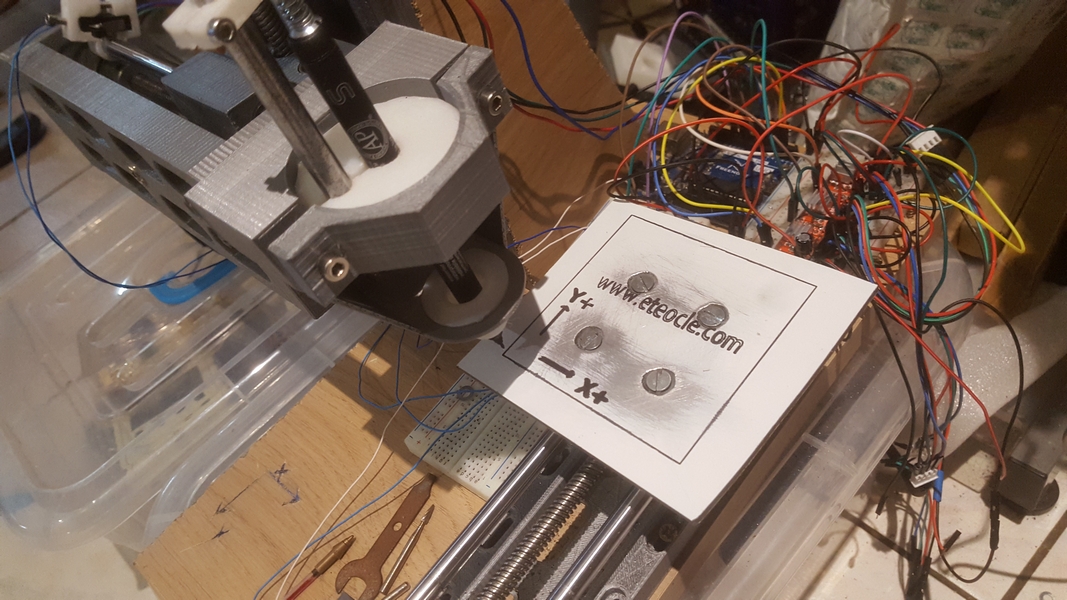

L'option porte stylo permet de monter un stylo à la place de la perceuse pour faire des essais

Fichier FreeCad

Fichiers STL

Liste de matériel

12 X Palier LM8UU    /3 X Vis + Ecrou Trap D8 /3 X Moteur pas à pas Nema 17  /

Divers vis CHC (Exemple)  /3 X Accouplement 5 x 8 / 6 x Axe guidage /

 Perceuse type Dremel  / 3 X Fin de course /  Arduino + Shield GRBL  /

Ou Kit complet / Imprimante 3D ///
